Изготовление шестерен на зубодолбежном станке

Для изготовления зубчатых колес (шестерен) с внешним зацеплением на цилиндрических колесах или шлицевых валах применяются зубодолбежные станки.

Зубодолбежный станок — это металлорежущий станок, предназначенный для нарезания зубьев на шестернях (зубчатых колесах). Станок работает по методу обкатки (или огибания). При этом резец (долбяк) и заготовка двигаются так, как будто они уже находятся в зацеплении друг с другом, но резец сделан из твердого металла и режет заготовку. В отличие от фрезерования, где резец вращается, здесь используется возвратно-поступательное движение резца (долбяка).

---

Преимущества зубодолбежных станков перед фрезерными:

Универсальность: Легко режет внутренние зубья (для этого вращающийся долбяк помещают внутрь кольца).

Точность: Высокая точность профиля зуба.

Зубчатые передачи и звездочки к однорядным и многорядным приводным цепям

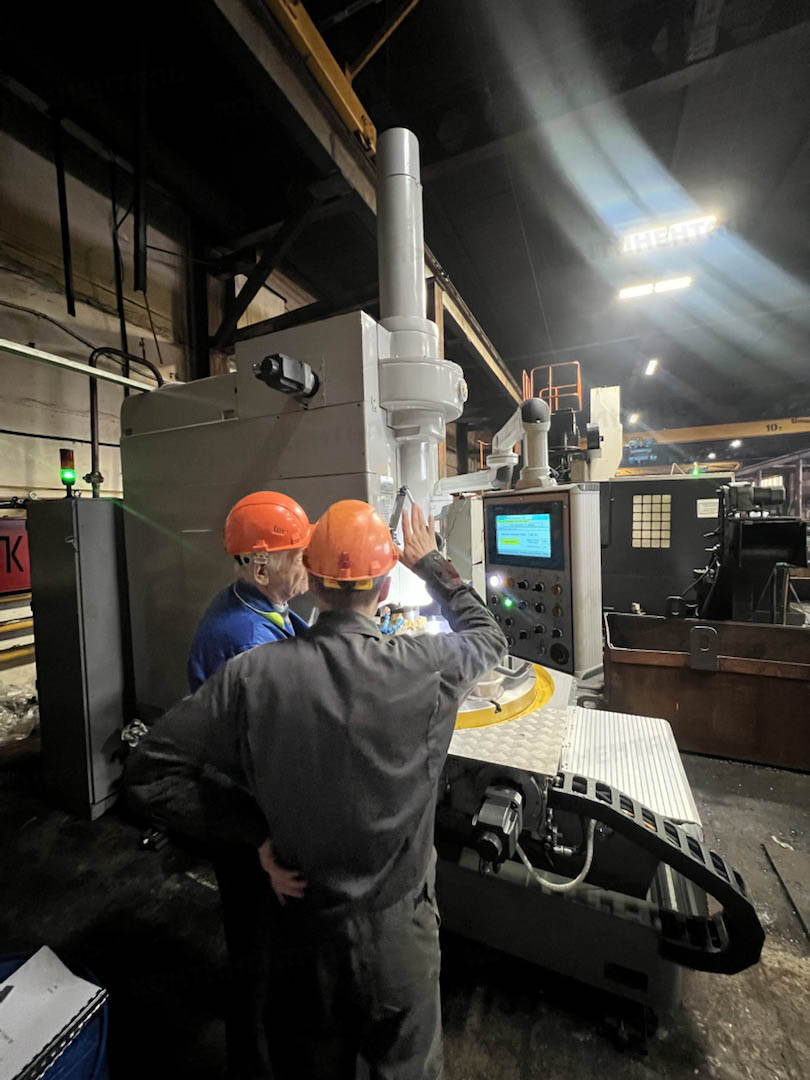

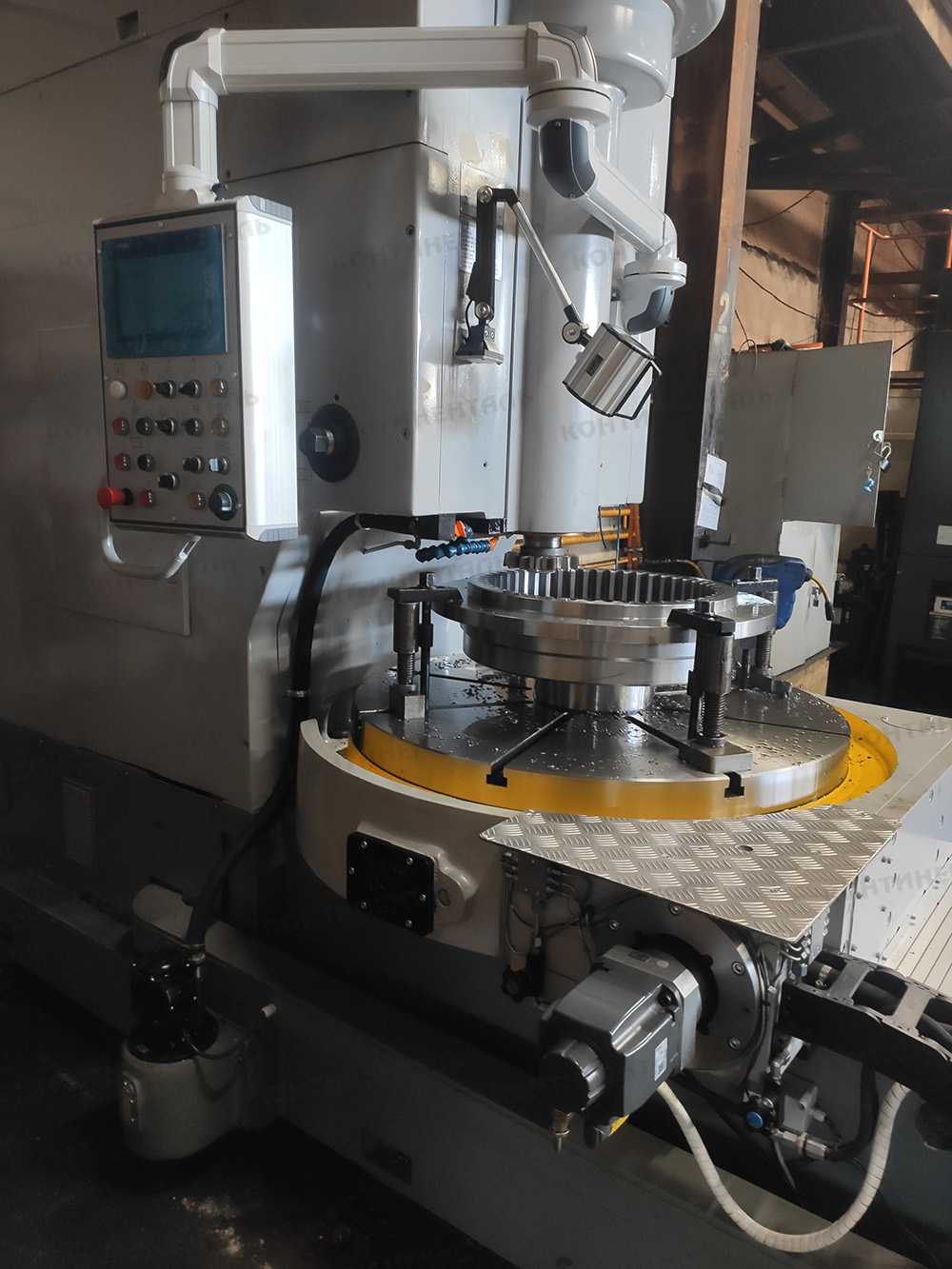

На зубодолбежном станке модель ZDс 800/12 CNC3 изготавливаются цилиндрические зубчатые колеса и шестерни внутреннего и наружного зацепления диаметром до 1250 мм. Наибольшая зуба нарезаемых колес 160 мм, модулем от 3 до 16 мм. Расстояние от плоскости рабочей поверхности шпинделя изделия до торца шпинделя инструмента 140-340 мм. Класс точности станка по ГОСТ 1643-81.

Производим также звездочки к приводным цепям диаметром до 800 мм, шагом от 8 до 50,8 мм, диаметром ролика 5-28,58 мм. С установкой нового станка для нарезания внешней резьбы мы можем изготавливать шестерни с высокой точностью обработки зубьев.
